SOLUTION
Lignes de production de panneaux isolants en laine minérale
Après la fibrisation, la ligne de laine minérale transforme les fibres en panneaux prêts à expédier. FIMEC SH intervient sur la réception, le formage, l’étuvage, la découpe et les équipements de conditionnement.
Matière
Laine minérale
Début de ligne
Réception et formage
Traitement
Étuvage et découpe
Fin de ligne
Empilage et conditionnement

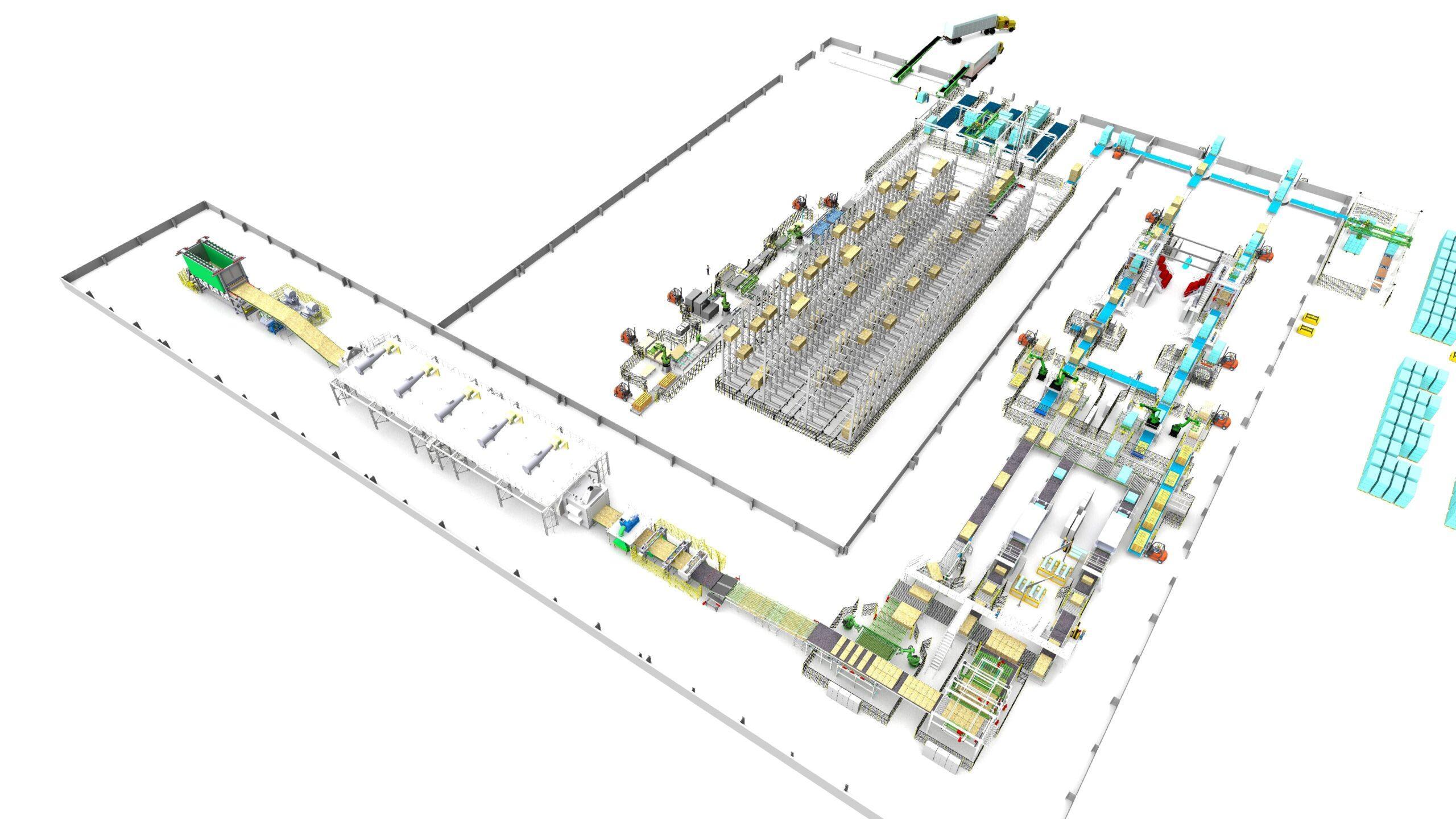

Du matelas de fibres au panneau conditionné
La réception constitue le matelas qui entre dans l’étuve. Après le traitement thermique, les équipements de coupe donnent aux panneaux leurs dimensions. Le contrôle, l’empilage et l’emballage préparent ensuite les paquets.
La fin de ligne réunit palettisation et suremballage. Le rôle de chaque poste est défini avec ceux qui le précèdent et le suivent, notamment aux interfaces entre découpe, empilage et conditionnement.
Les fonctions de la ligne
Le formage du matelas isolant peut utiliser des palettes ou des tambours basse pression selon la laine à produire. La réception est dimensionnée avec les têtes de fibrage et la largeur du matelas.

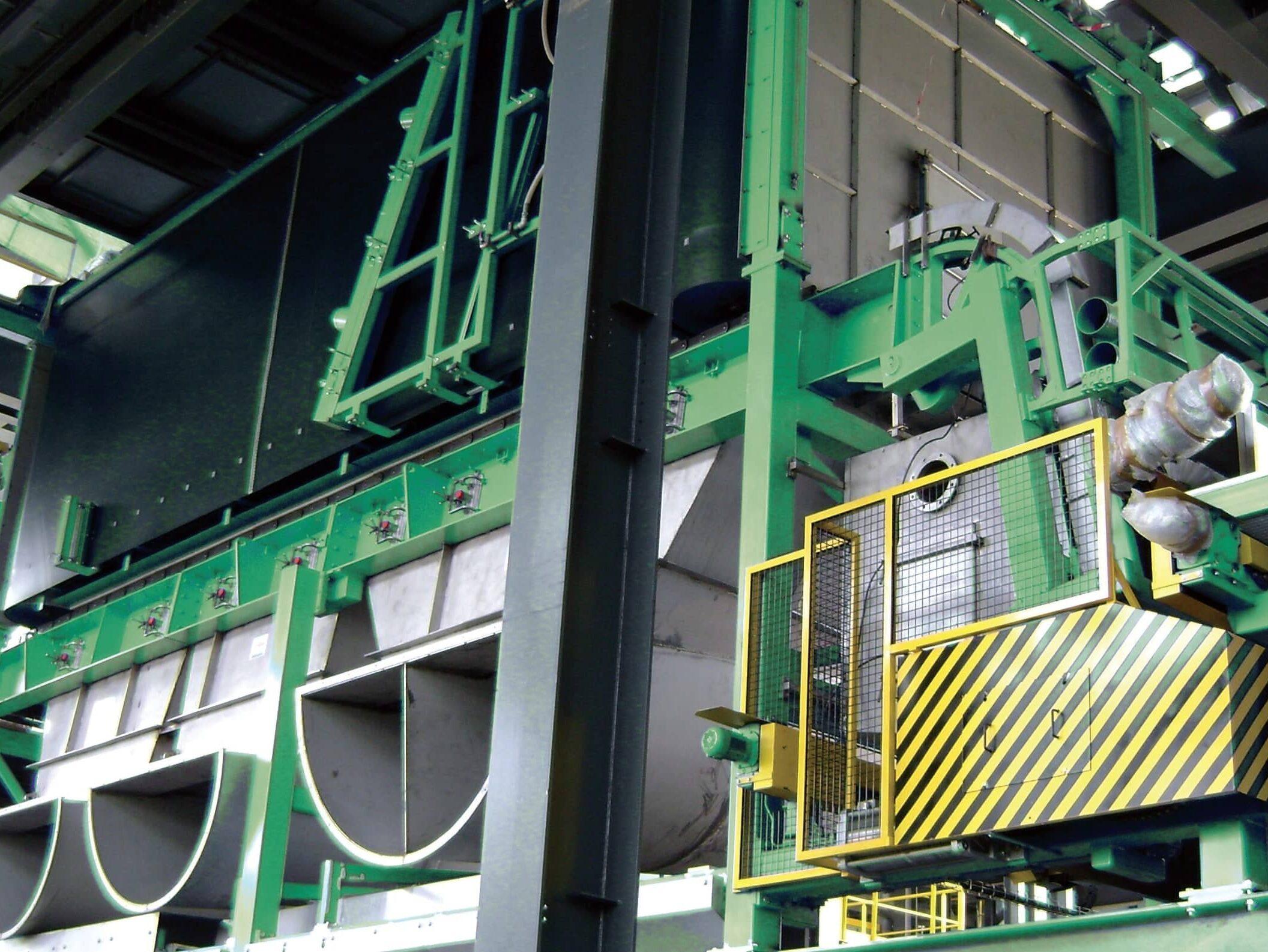

L’étuve assure le traitement thermique avec une circulation d’air organisée par zones. Le produit et le liant déterminent les réglages de fonctionnement.

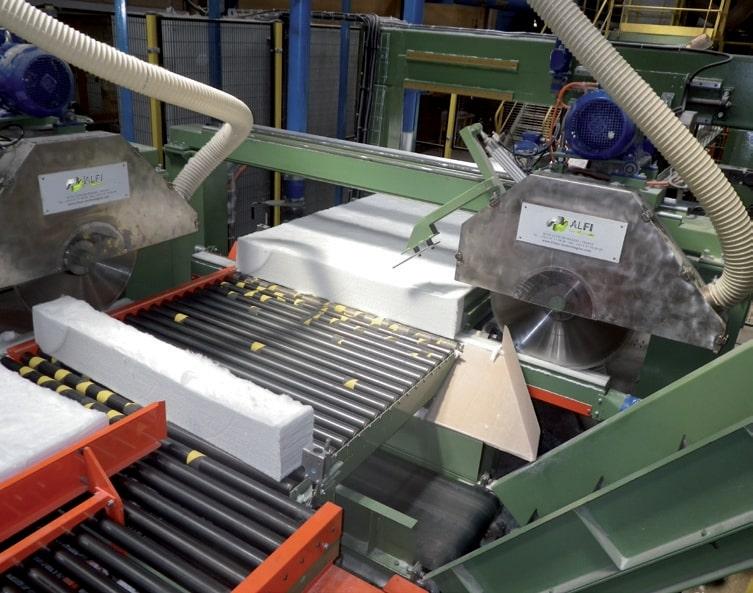

Les postes de coupe déterminent largeur et longueur des panneaux. Le déchiquetage prépare les chutes avant leur évacuation vers le stockage.

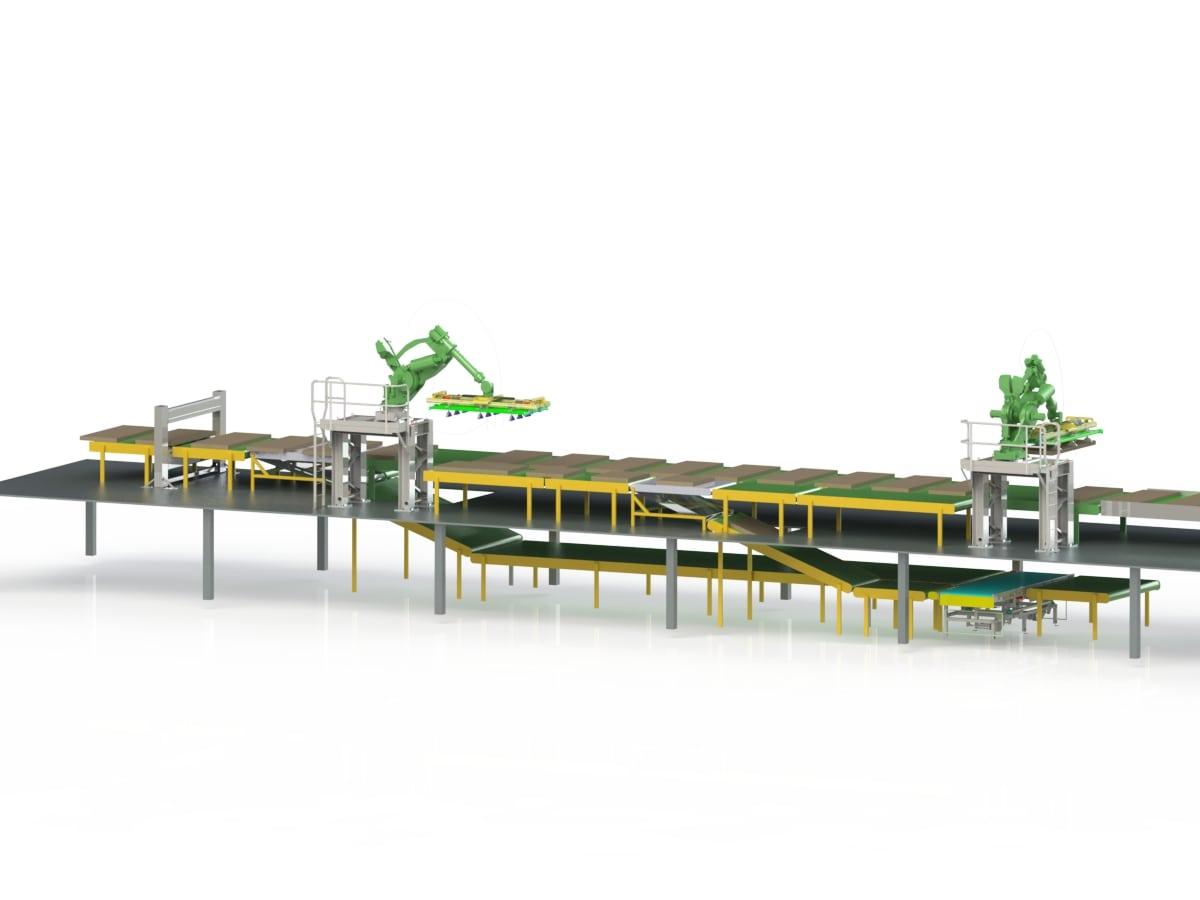

Une unité de contrôle associée à une détection par micro-ondes peut retirer les panneaux non conformes et les remplacer avant le conditionnement. Les empileurs constituent les piles par fourche, rideau, dépose sur palette ou robot.
L’emballage des panneaux isolants peut comprendre une compression de la laine et le regroupement des paquets en multipacks. Le choix dépend du conditionnement du produit.

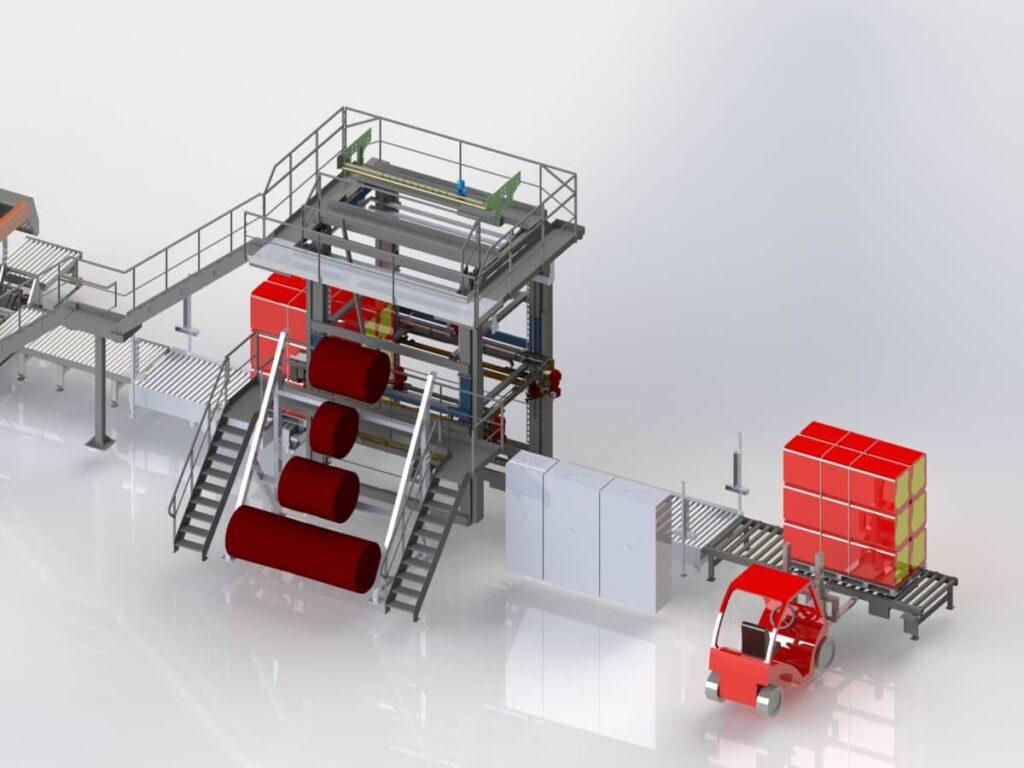

Les paquets sont ensuite centrés et orientés pour la palettisation. Avant le houssage, un module peut mesurer la hauteur et la longueur de la charge. La logistique de sortie organise enfin son acheminement vers le stockage ou l’expédition.
Équipements liés à cette solution
Équipement
Formage de matelas de laine minérale
Le formage collecte les fibres et constitue le matelas de laine minérale qui alimente la ligne. FIMEC SH adapte cette section au nombre de têtes de fibrage, au liant et au produit à fabriquer : système à palettes, tambours basse pression pour la laine de verre ou collecte de laine de roche à souffler.
Équipement
Étuves industrielles pour isolants
L’étuvage demande un traitement adapté au produit et au liant. FIMEC SH étudie la circulation d’air, les zones de chauffe et les réglages de l’étuve pour les isolants à fabriquer, en tenant compte des besoins d’exploitation et de maintenance.
Équipement
Découpe longitudinale de panneaux isolants
La découpe longitudinale divise le matelas isolant dans le sens d’avancement. FIMEC SH définit la disposition des scies selon les largeurs à obtenir, l’épaisseur des produits et l’organisation de la ligne.
Équipement
Découpe des bords et délignage de panneaux isolants
La découpe des bords retire les rives du matelas isolant pour définir sa largeur utile. FIMEC SH étudie ce poste avec les formats de panneaux et le traitement des chutes prévus sur la ligne.
Équipement
Découpe transversale de panneaux isolants
La découpe transversale fixe la longueur des panneaux en sortie de matelas. FIMEC SH étudie le choix entre hachoir et scie sur portique à partir du produit, du cycle de coupe et des mouvements de la ligne.
Équipement
Empileurs de plaques et panneaux isolants
L’empileur rassemble les panneaux en piles adaptées au conditionnement. FIMEC SH définit la technologie d’empilage selon les formats, la tenue du produit et le rythme de sortie de ligne : fourche, rideau, empilage sur palette ou robot.
Équipement
Robots de palettisation pour produits isolants
Le robot de palettisation compose les charges à partir des paquets d’isolant en sortie de ligne. FIMEC SH étudie le préhenseur, les plans de dépose et les supports pour les formats à traiter, y compris les configurations sur cales en isolant.
Équipement
Palettes pour forming et étuves
Les palettes métalliques de forming et d’étuves constituent le tapis qui porte le matelas de laine minérale. FIMEC SH intervient sur leur conception, leur fabrication et leur adaptation aux convoyeurs existants.
