ÉQUIPEMENT
Découpe longitudinale de panneaux isolants
La découpe longitudinale divise le matelas isolant dans le sens d’avancement. FIMEC SH définit la disposition des scies selon les largeurs à obtenir, l’épaisseur des produits et l’organisation de la ligne.
Produits
Panneaux isolants
Coupe
Longitudinale, dans le sens d’avancement
Outils
1 à 6 scies, selon les largeurs à produire
Épaisseur
Jusqu’à 300 mm sur la configuration de référence
Intégration
Ligne de fabrication d’isolants
Fonctionnement

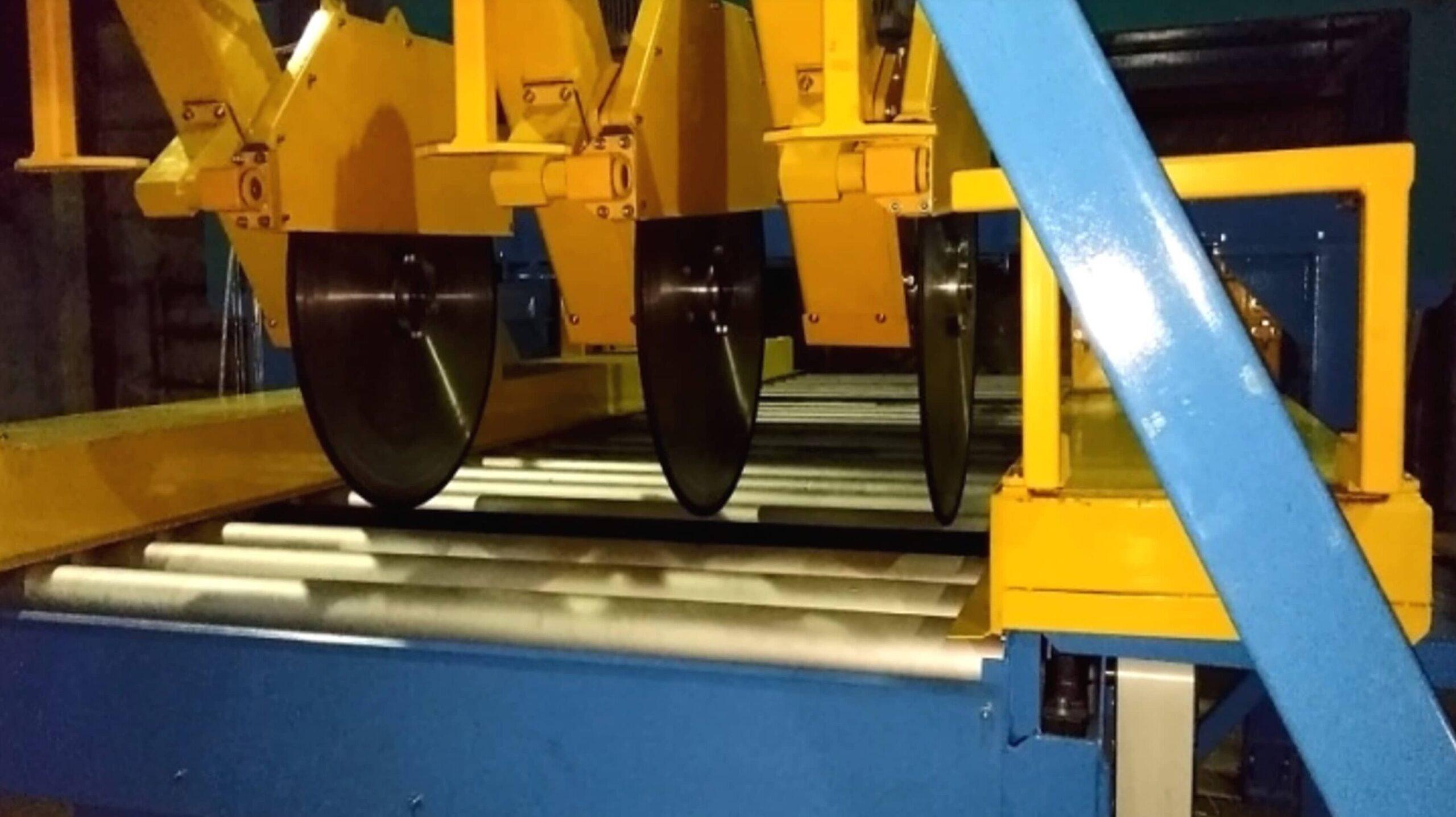

Les scies sont réparties sur la largeur du matelas. Leur position définit les bandes qui seront reprises par les postes suivants. Le convoyage présente le produit aux outils et évacue les panneaux découpés.
Points clés
Le plan de coupe fixe la largeur du matelas à l’entrée et les largeurs attendues en sortie. Il permet de déterminer le nombre de scies et leur position.
La configuration présentée comporte de une à six scies et traite des épaisseurs jusqu’à 300 mm. Le choix se fait avec les matières et les formats à alterner.
La coupe longitudinale définit la largeur ; la découpe transversale donne la longueur des panneaux. Les deux postes sont coordonnés avec l’avancement du matelas.
La découpe des bords traite les rives. L’évacuation des chutes doit être organisée avec le convoyage sans la confondre avec la coupe des formats utiles.
Pour préparer la définition du poste, indiquez les largeurs, les épaisseurs, la matière et la fréquence des changements de série. Les tolérances demandées et la cadence attendue complètent ce plan de coupe.
Présent dans ces solutions
Lignes de production de panneaux isolants en laine minérale
Après la fibrisation, la ligne de laine minérale transforme les fibres en panneaux prêts à expédier. FIMEC SH intervient sur la réception, le formage, l’étuvage, la découpe et les équipements de conditionnement.
