ÉQUIPEMENT
Découpe transversale de panneaux isolants
La découpe transversale fixe la longueur des panneaux en sortie de matelas. FIMEC SH étudie le choix entre hachoir et scie sur portique à partir du produit, du cycle de coupe et des mouvements de la ligne.
Produits
Panneaux isolants
Coupe
Transversale, pour la mise à longueur
Technologies
Hachoir ou scie sur portique
Intégration
Coordination avec l’avancement du matelas
Cadence
Hachoir : jusqu’à 60 coupes/min, selon les conditions de production
Fonctionnement

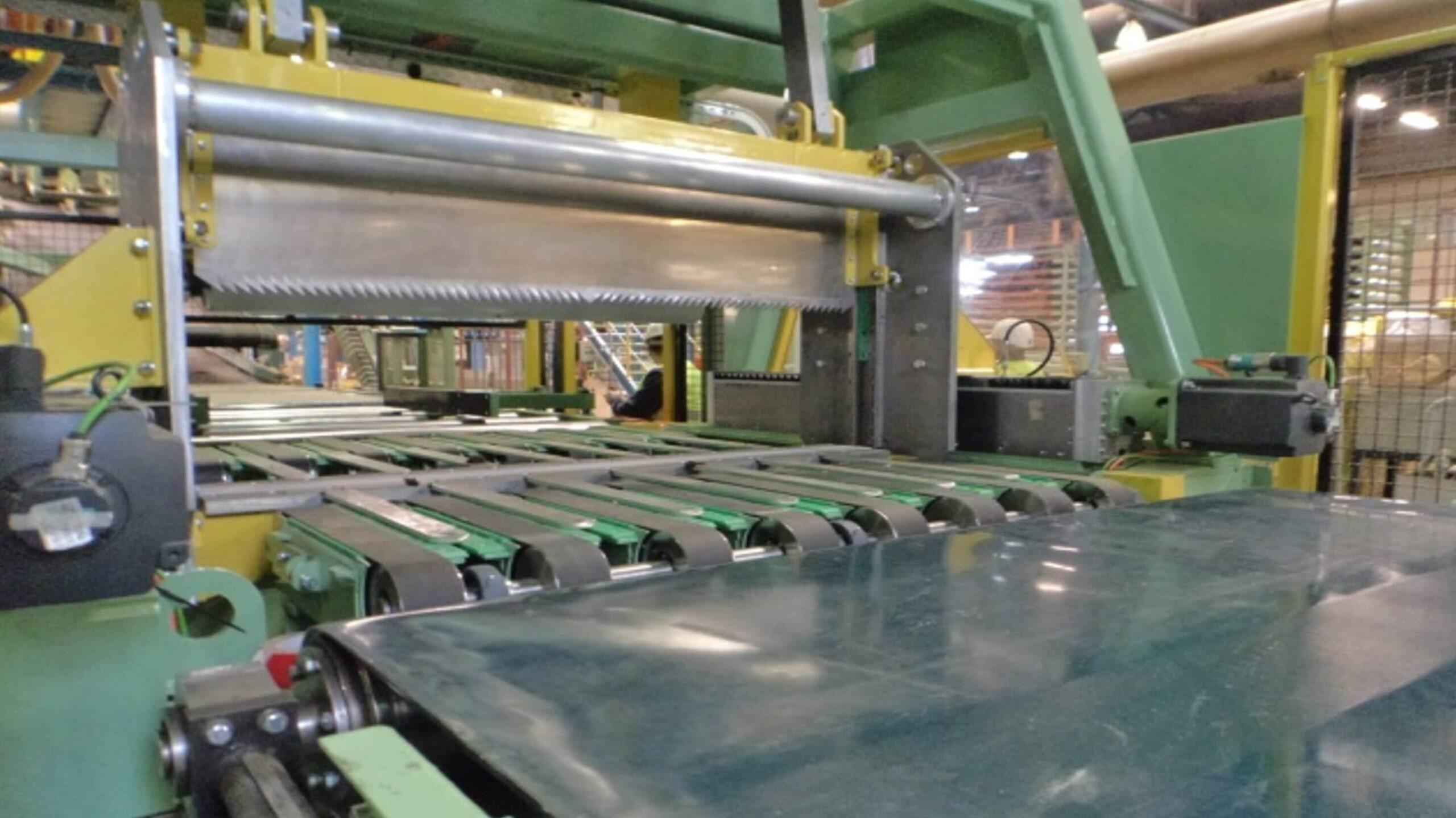

Le hachoir coupe le matelas à longueur au moyen de couteaux entraînés par un ensemble manivelle, réducteur et servomoteur. Deux modules linéaires à servomoteurs indépendants permettent la correction de l’équerrage. La scie sur portique offre une autre technologie de coupe, avec un transport synchronisé. Dans les deux cas, une plateforme donne accès à la partie supérieure pour la maintenance.
Points clés
Vitesse
Scie sur portique : vitesse de coupe jusqu’à 120 m/min
Entraînement
Hachoir : 2 modules linéaires à servomoteurs indépendants
Équerrage
Hachoir : correction par les modules indépendants
Couteaux
Hachoir : manivelle, réducteur et servomoteur
Transport
Scie sur portique : synchronisé
Maintenance
Plateforme d’accès à la partie supérieure
Le hachoir utilise un système de couteaux avec manivelle, réducteur et servomoteur. La scie transversale est montée sur un portique avec transport synchronisé.
Leurs valeurs de référence emploient des unités différentes : coupes/min pour le hachoir, m/min pour la scie. Elles ne peuvent pas être comparées directement comme deux débits de panneaux.
| Paramètre / technologie | Caractéristiques de l’application |
|---|---|
| Hachoir | Jusqu’à 60 coupes/min ; correction de l’équerrage par deux modules linéaires à servomoteurs indépendants |
| Scie sur portique | Vitesse de coupe jusqu’à 120 m/min ; transport synchronisé |
| Accès de maintenance | Plateforme d’accès à la partie supérieure pour les deux équipements |
Sur le hachoir, deux modules linéaires à servomoteurs fonctionnent indépendamment pour corriger l’équerrage. La commande coordonne le déplacement et le cycle des couteaux.

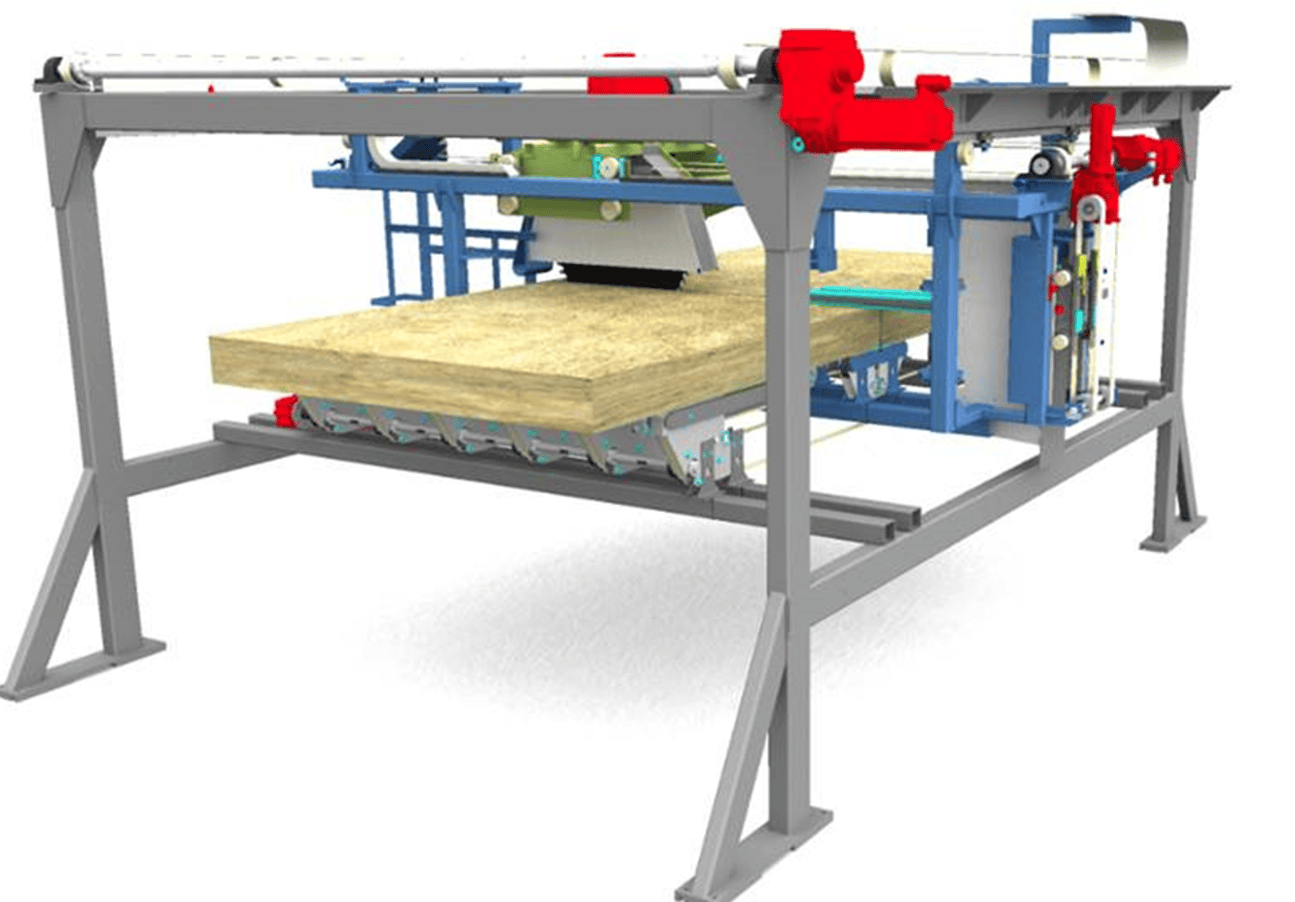

Sur le portique à scie, le transport synchronisé accompagne la coupe. La longueur attendue du panneau et l’avancement de la ligne servent à définir la séquence.
Une plateforme donne accès à la partie supérieure des machines pour la maintenance. L’implantation doit conserver ces accès autour du convoyage.
La sélection entre hachoir et scie dépend du produit, de son épaisseur, des longueurs demandées et de la cadence de fabrication.
