ÉQUIPEMENT
Empileurs de plaques et panneaux isolants
L’empileur rassemble les panneaux en piles adaptées au conditionnement. FIMEC SH définit la technologie d’empilage selon les formats, la tenue du produit et le rythme de sortie de ligne : fourche, rideau, empilage sur palette ou robot.
Produits
Plaques et panneaux isolants
Fonction
Formation de piles
Technologies
Fourche STF, palette STP, rideau STC ou robot STR
Pilotage
Vitesse d’empilage auto-adaptative
STR 1200
Largeur × longueur : 1 200 × 2 400 mm ; 12 coups/min
Fonctionnement
La prise et la dépose des panneaux doivent préserver la laine et former une pile alignée. La vitesse d’empilage s’adapte à l’alimentation du poste. Les versions à fourche, à rideau, sur palette et robotisées répondent à des besoins de manutention différents. La solution robotisée permet de faire évoluer les formats et le rythme de production, avec une implantation sans plateforme dédiée. Le choix se fait avec les contraintes du conditionnement en aval.
Points clés
STR 2500
Largeur × longueur : 2 500 × 4 050 mm ; 12 coups/min
STC 1200
Largeur × longueur : 1 200 × 2 400 mm ; 20 coups/min
STC 2500
Largeur × longueur : 2 500 × 4 050 mm ; 18 coups/min
- STF : empilage à fourche.
- STP : dépose directement sur palette.
- STC : empilage à rideau.

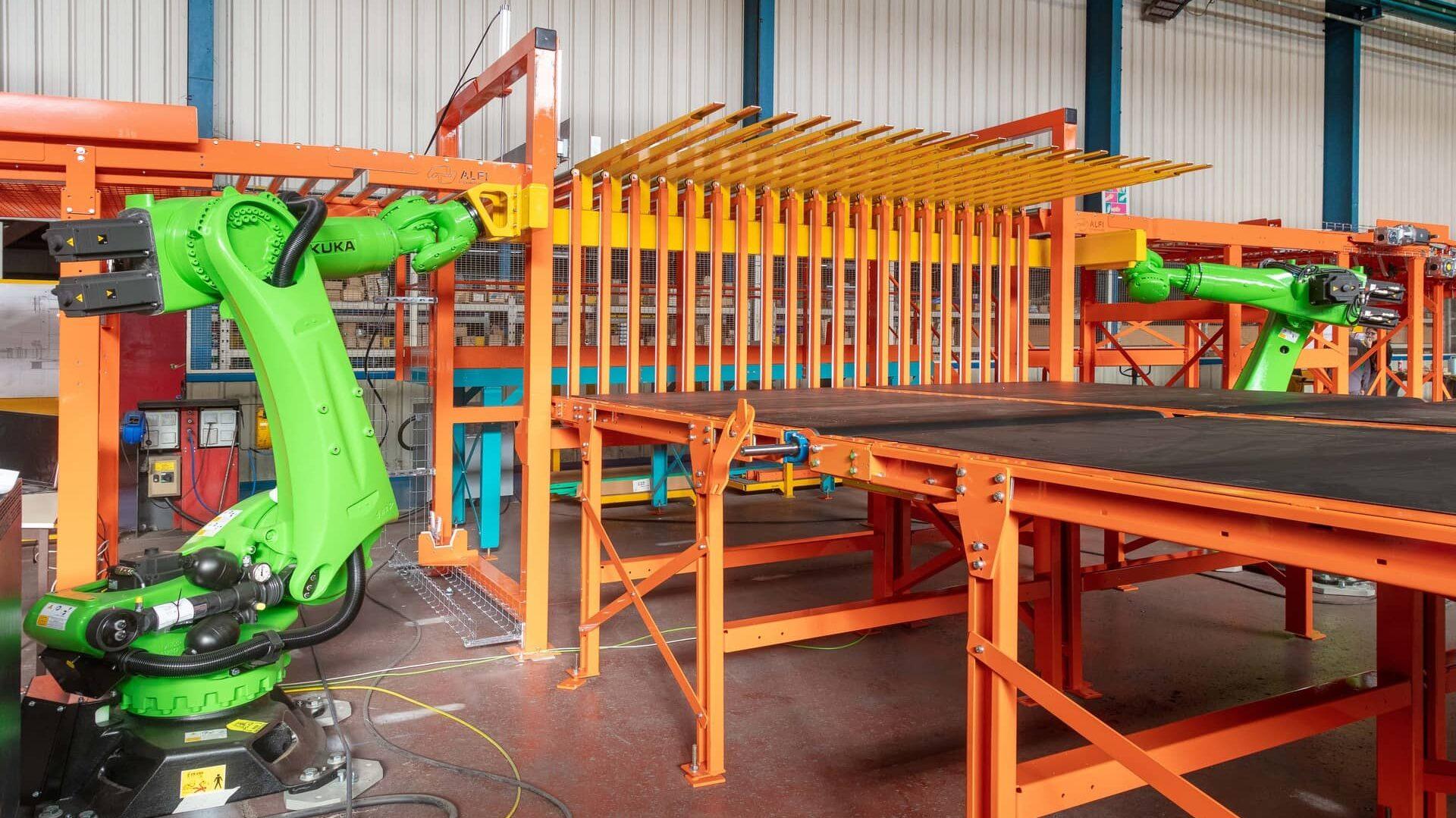

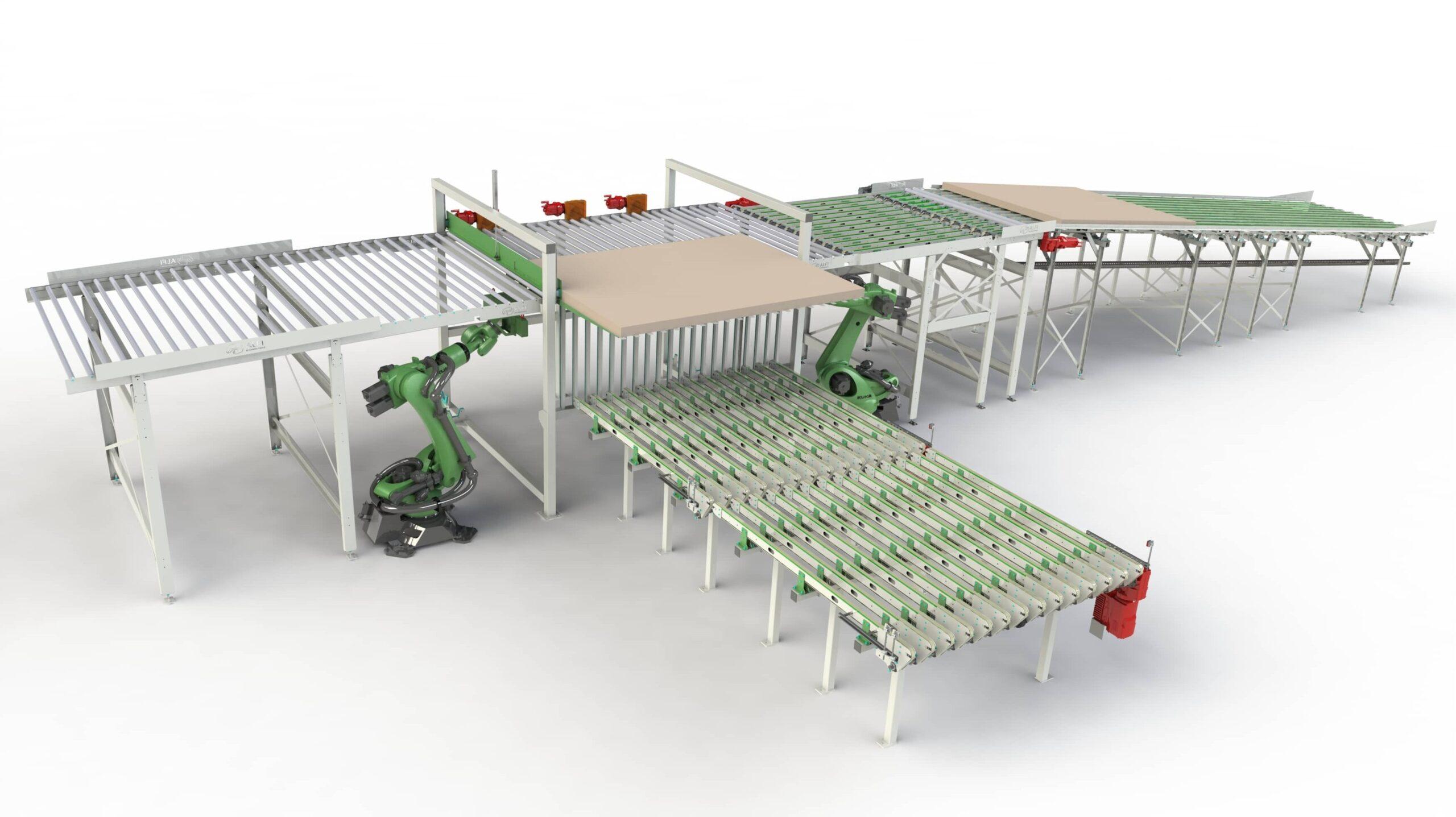

- STR : empilage robotisé.
La tenue du panneau pendant sa prise et sa dépose oriente ce choix. La version robotisée permet une implantation sans plateforme dédiée.
Les formats sont indiqués en largeur × longueur. Les cadences restent rattachées à chaque modèle ; elles ne désignent pas le nombre de piles complètes obtenu par minute. La hauteur de pile est à définir avec les produits.
| Paramètre / technologie | Caractéristiques de l’application |
|---|---|
| STR 1200 | Largeur × longueur : 1 200 × 2 400 mm ; 12 coups/min |
| STR 2500 | Largeur × longueur : 2 500 × 4 050 mm ; 12 coups/min |
| STC 1200 | Largeur × longueur : 1 200 × 2 400 mm ; 20 coups/min |
| STC 2500 | Largeur × longueur : 2 500 × 4 050 mm ; 18 coups/min |
| STF 2000 | Largeur × longueur : 2 000 × 4 050 mm ; 7 coups/min |
| STF 2500 | Largeur × longueur : 2 500 × 4 050 mm ; 12 coups/min |
La vitesse d’empilage s’adapte à l’arrivée des panneaux. Le poste doit également tenir compte du nombre de produits par pile et du rythme de reprise par le conditionnement.
Les nouveaux formats sont examinés avec les surfaces de prise, la zone de dépose et l’emballage en aval.
Présent dans ces solutions

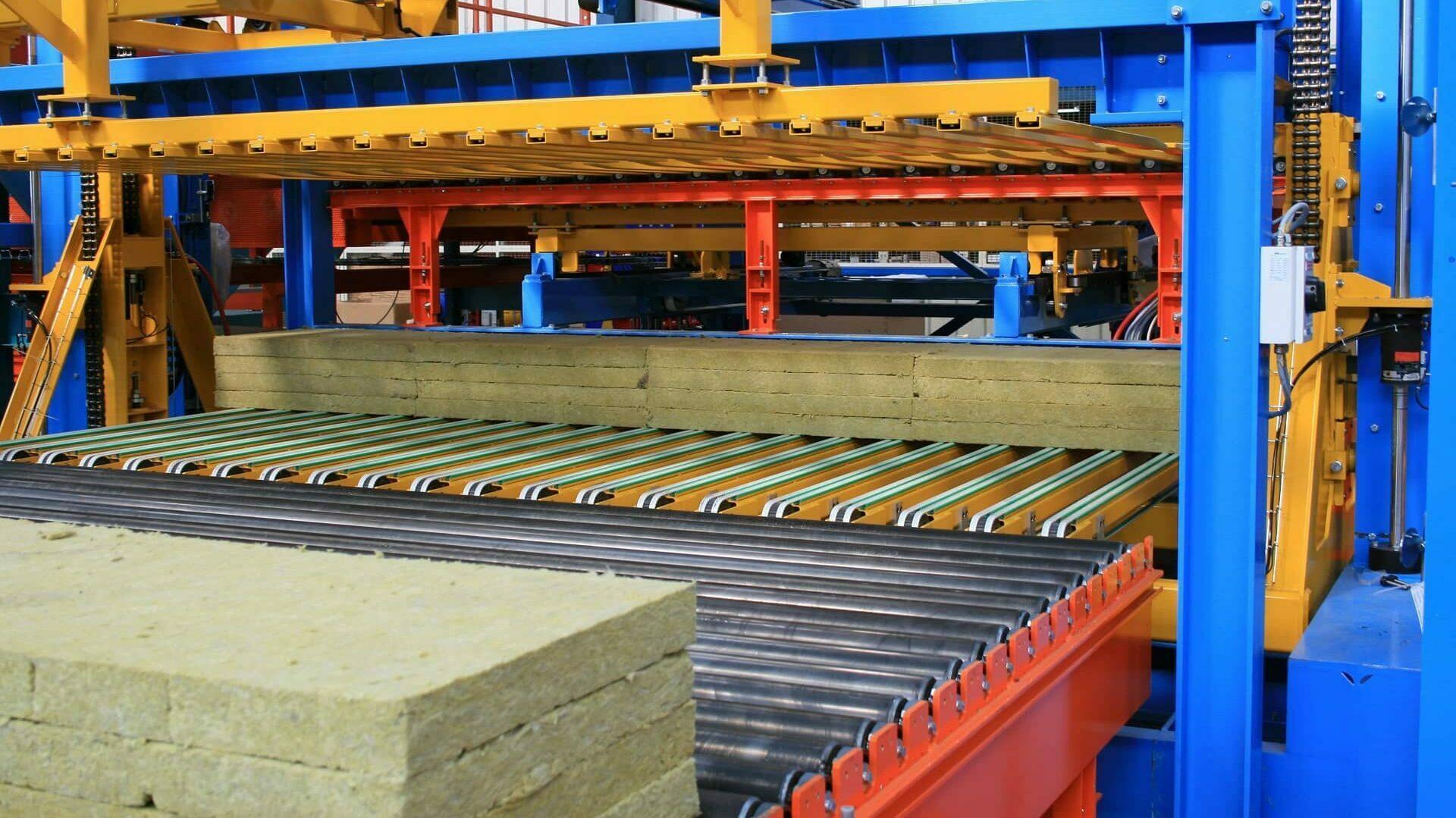

Lignes de production de panneaux isolants en laine minérale
Après la fibrisation, la ligne de laine minérale transforme les fibres en panneaux prêts à expédier. FIMEC SH intervient sur la réception, le formage, l’étuvage, la découpe et les équipements de conditionnement.
