Solutions de manutention pour l’industrie papetière
Les lignes de manutention papetière transfèrent les bobines entre réception, production, stockage et expédition. FIMEC SH intègre convoyage, navettes et portiques avec les postes de pesage, de contrôle dimensionnel et de conditionnement.
Entrée bobine : diamètre
600 à 1 500 mm
Entrée bobine : longueur
1 800 à 2 050 mm
Entrée bobine : masse
4 t maximum
Portique de mesure : pesage
Précision ±1 kg, selon conditions de contrôle
Portique de mesure : diamètre
Précision ±2 mm, selon conditions de contrôle
Le parcours des bobines dans la ligne

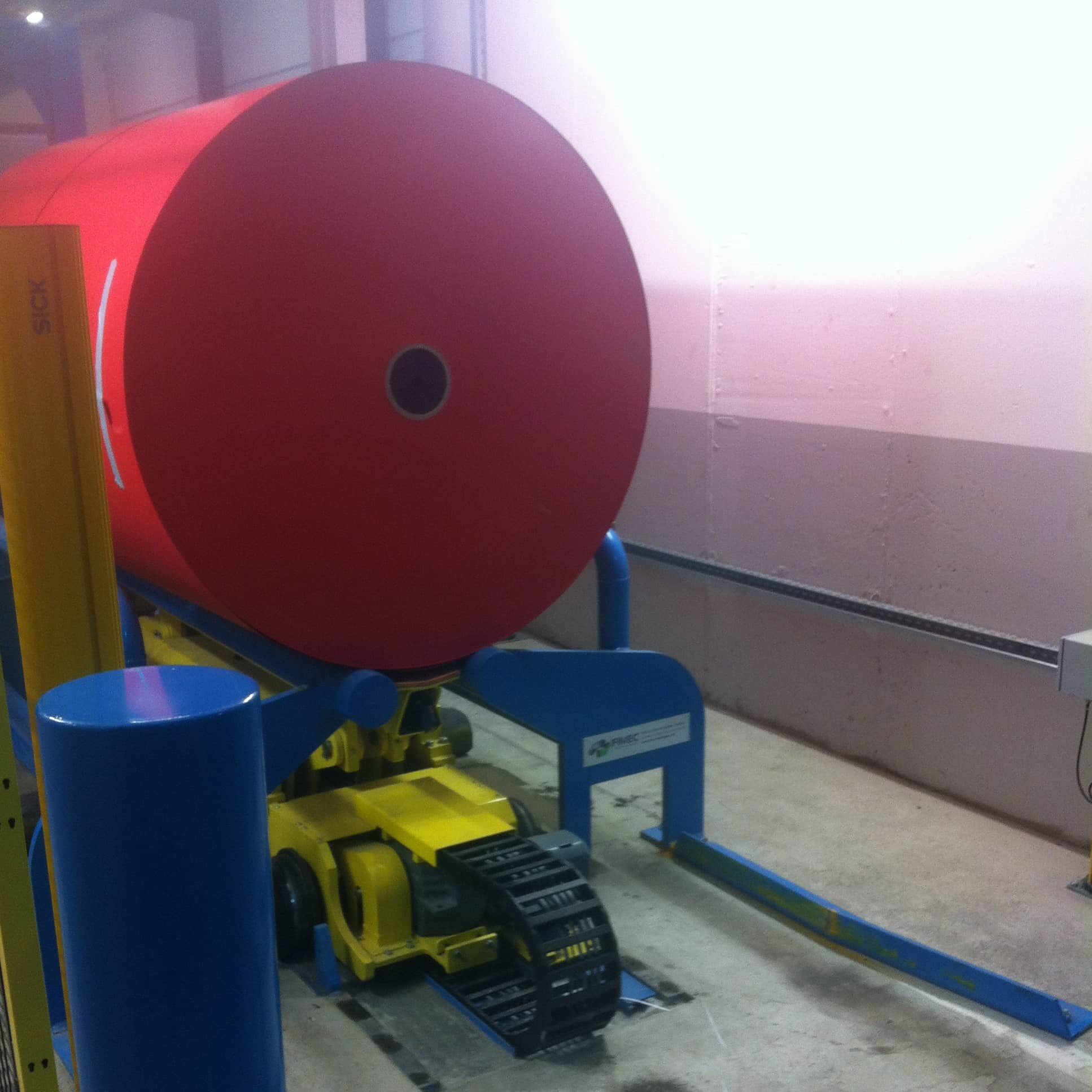

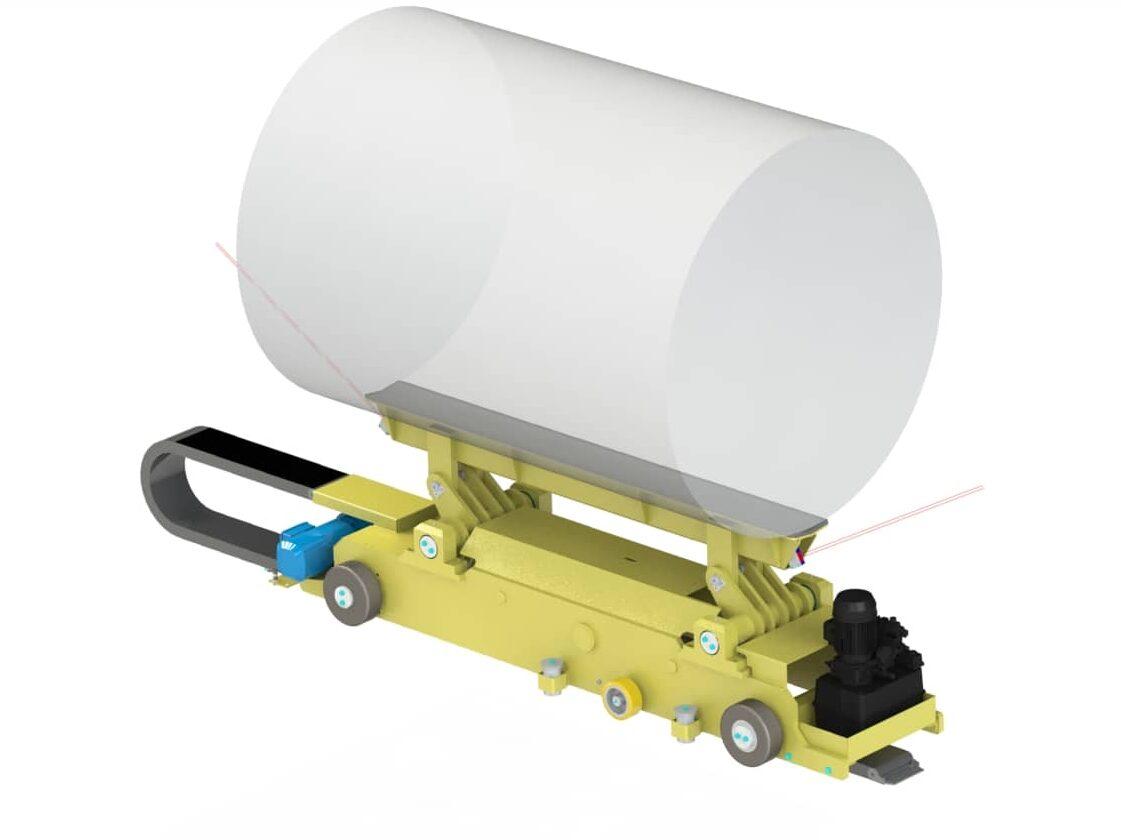

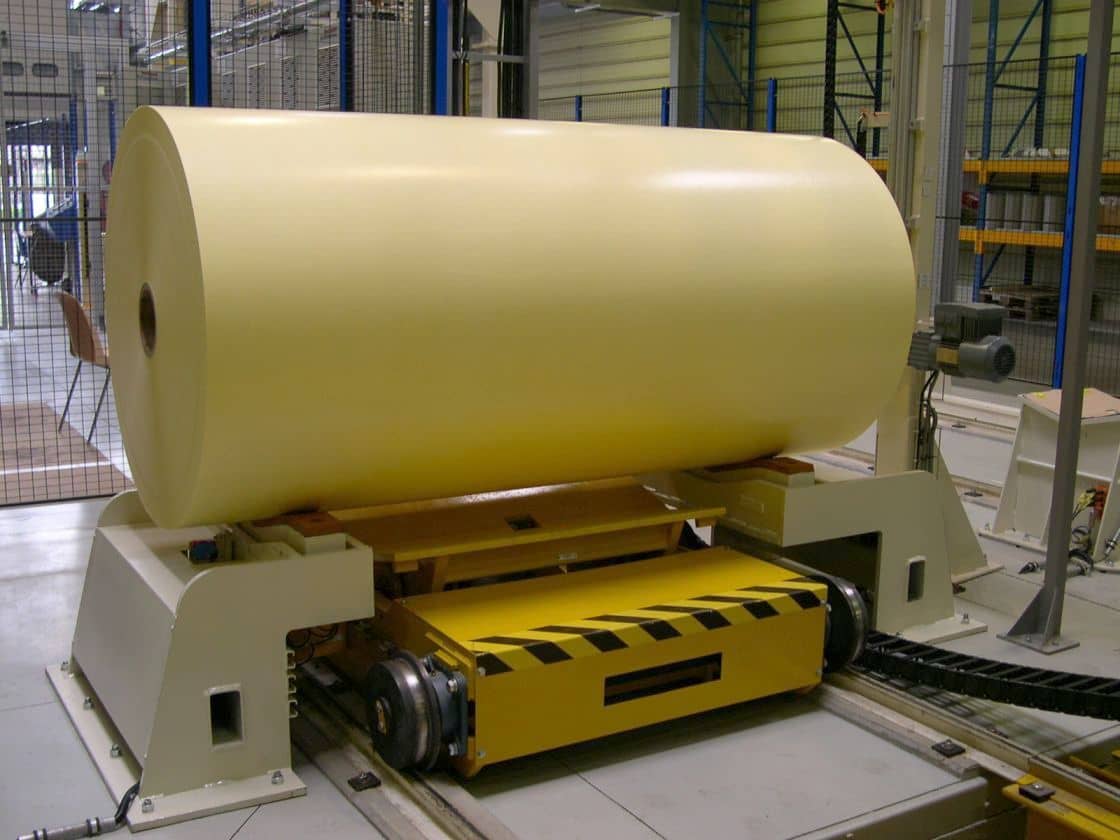

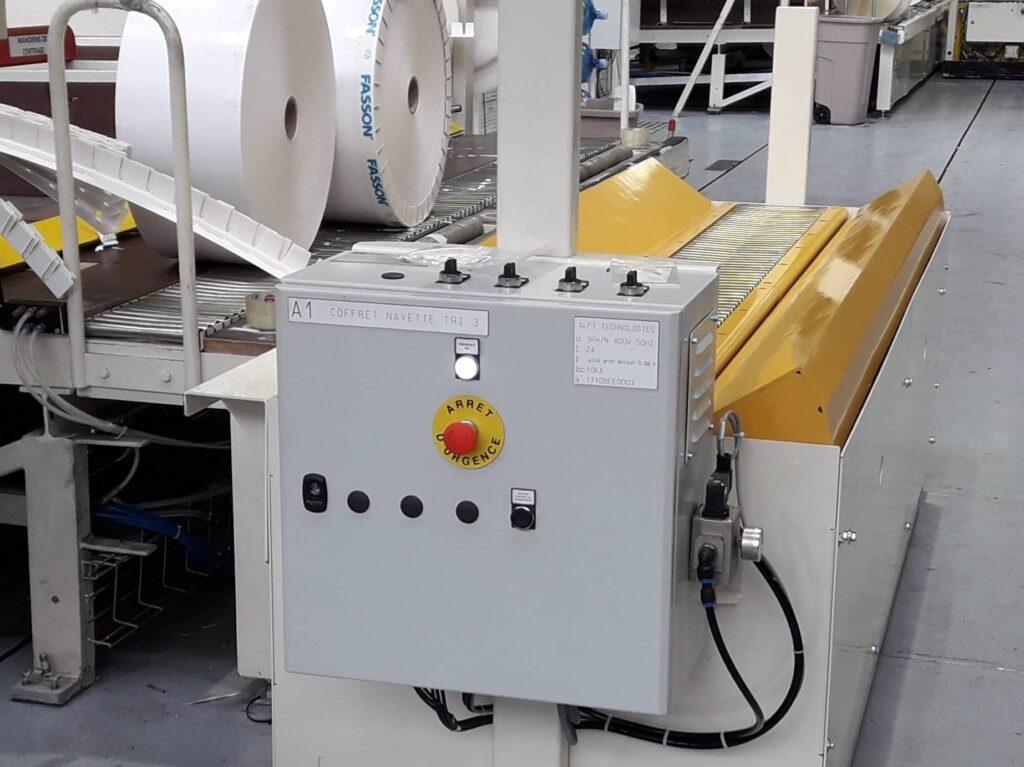

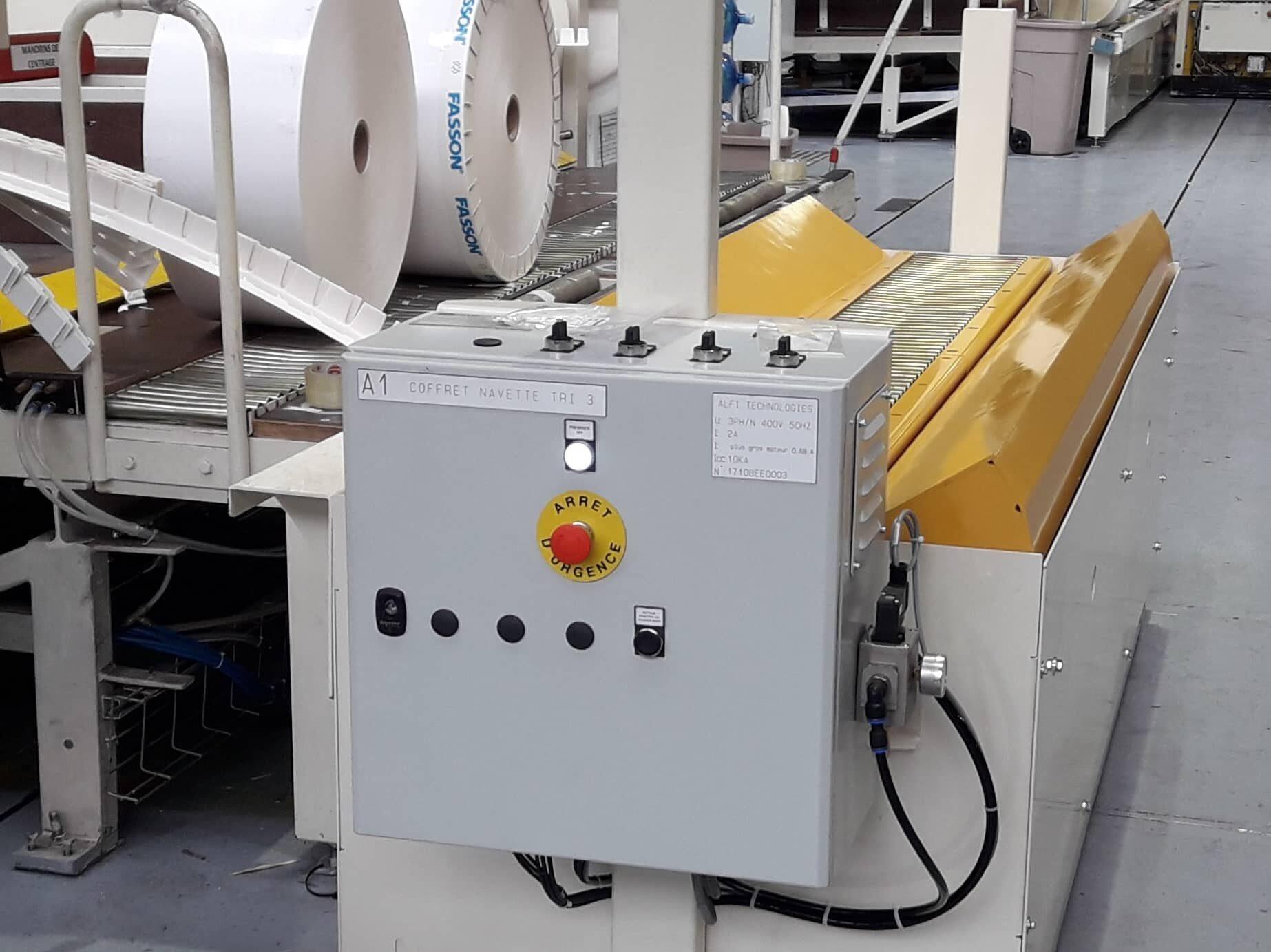

À l’entrée, une navette guidée automatiquement reçoit la bobine. Le portique de dépose et de pesage contrôle sa masse et ses dimensions avant la suite des opérations. Convoyeurs et navettes relient les postes aux zones de stockage.
Les besoins diffèrent entre une bobine mère, un lot de bobineaux et une charge emballée. Chaque poste conserve donc ses propres caractéristiques : le portique de transfert de bobineaux ne reprend pas la capacité du portique de pesage.
Les fonctions de la ligne
Déballage : angles de rotation
90° et 180°
Déballage : temps de rotation
25 s pour 90°
Rouleaux de soutien
Rotation de la bobine : 10 tr/min
Bobineaux : diamètre
300 à 1 300 mm
Bobineaux : hauteur
55 à 1 200 mm
Portique de transfert : charge
1 500 kg
Portique de transfert : translation
50 m/min
Portique de transfert : levage
15 m/min
Le poste d’entrée et le poste de déballage concernent des bobines de 600 à 1 500 mm de diamètre, de 1 800 à 2 050 mm de longueur et de 4 t maximum dans l’application présentée.
Au déballage, la table oriente la bobine à 90° ou 180°. Le mouvement de 90° s’effectue en 25 s ; la rotation de la bobine sur les rouleaux de soutien est une autre fonction, donnée à 10 tr/min.
Le transstockeur assure les entrées et les sorties des bobines dans le magasin. Pour les lots de bobineaux, le portique prend la charge par le dessous et la maintient pendant le transfert afin de limiter le basculement.
Les deux exemples de portiques, transfert et dépose-pesage, sont également décrits sur la fiche portique de manutention.

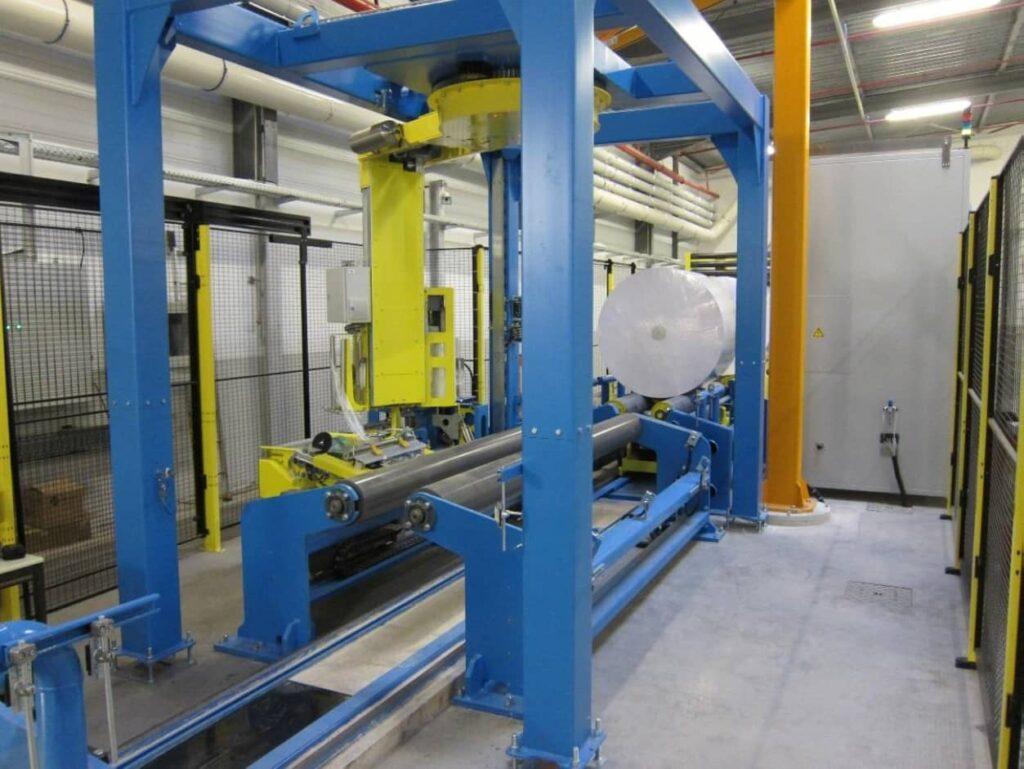

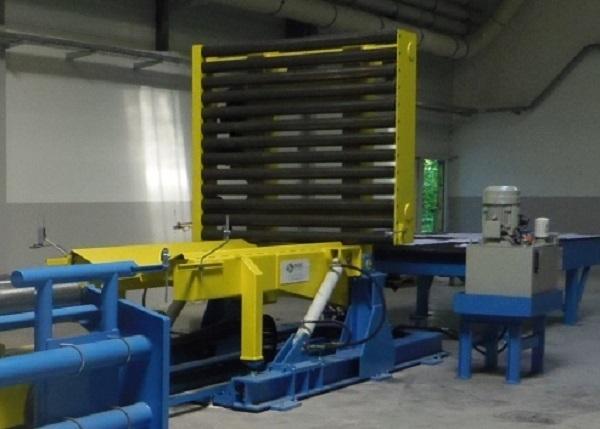

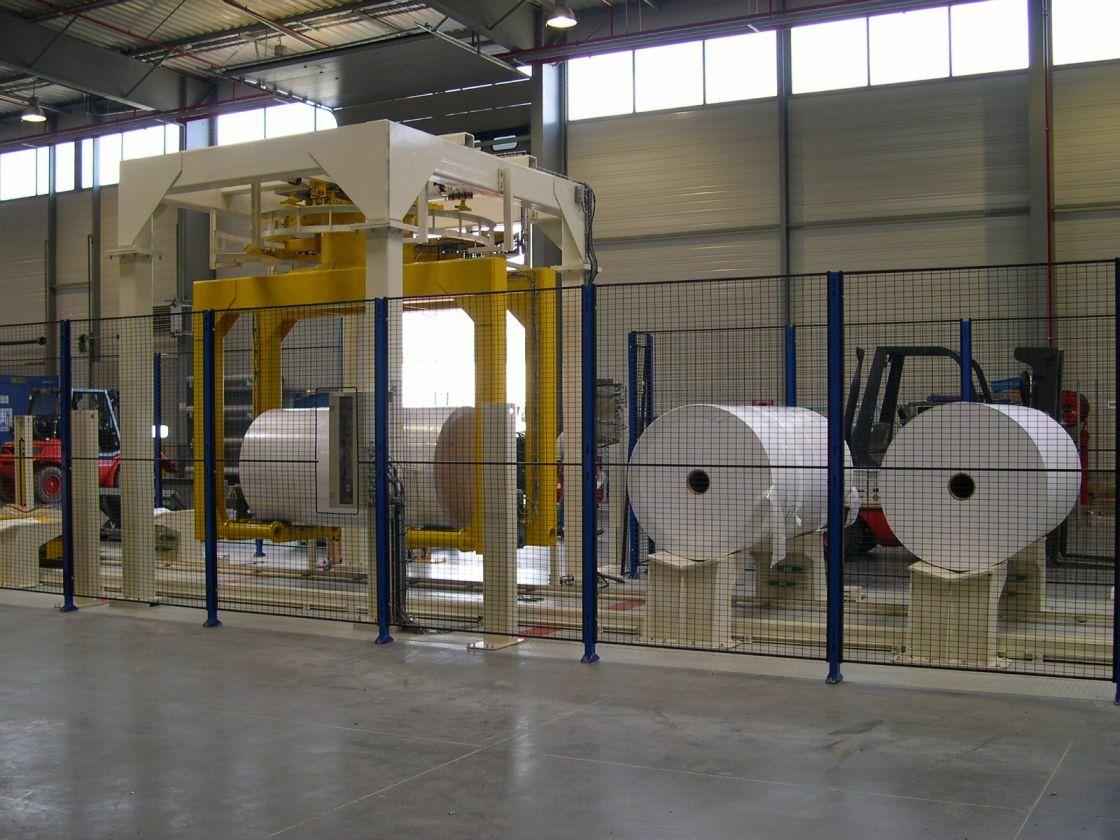

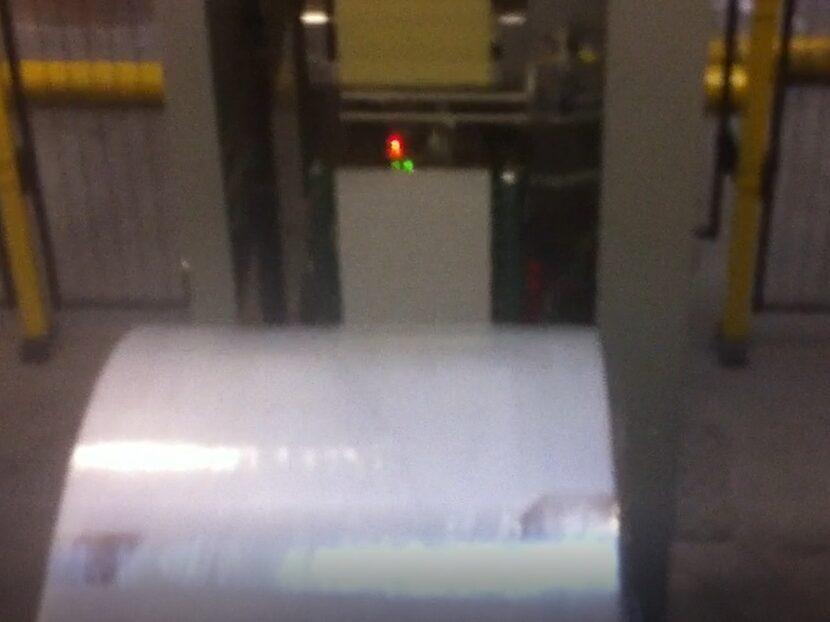

La banderoleuse applique le film axialement et radialement, avec protection des flancs et des arêtes. L’étiquetage s’effectue par pose sur le film ou par insertion sous ses dernières spires. Le basculeur et le convoyeur d’accumulation organisent la sortie.
Les tableaux distinguent les postes de l’application papetière. Les précisions de pesage et de diamètre concernent le portique de mesure ; leur validation dépend du produit et des conditions de contrôle.
| Diamètre | 600 mm à 1500 mm |
| Longueur | 1 800 mm à 2050 mm |
| Poids | 4 t maximum |
| Diamètre | 600 mm à 1500 mm |
| Longueur | 1 800 mm à 2050 mm |
| Poids | 4 t maximum |
| Précision du pesage | ±1 kg |
| Précision mesure de diamètre | ±2 mm |
| Diamètre | 600 mm à 1500 mm |
| Longueur | 1 800 mm à 2050 mm |
| Poids | 4 t maximum |
| Angles de rotation | 90° et 180° |
| Temps de rotation | 90° en 25 s |
| Rotation bobine sur rouleaux de soutien | 10 tr/min |
| Charge : bobineaux | |
|---|---|
| Diamètre | 300 mm à 1300 mm |
| Hauteur | 55 mm à 1200 mm |
| Poids | 1 500 kg |
| Caractéristiques portique | |
|---|---|
| Capacité | 1 500 kg |
| Vitesse de translation | 50 m/min |
| Vitesse de levage | 15 m/min |
| Charge : bobineaux | |
|---|---|
| Diamètre | 300 à 1100 mm |
| Hauteur | 55 à 1200 mm |
| Poids | 1 200 kg |
| Caractéristiques table | |
|---|---|
| Capacité | 3 000 mm ( 2 x 1500) |
| Vitesse de rotation sur grands rouleaux | 10 tr/min |
